Comment tester un panneau solaire avant de l’installer chez vous ?

Un panneau photovoltaïque peut afficher une tension à vide correcte et masquer des cellules fissurées, une dégradation par PID ou des interconnexions rompues. Tester un panneau solaire avant de l’installer, c’est vérifier que le module reçu correspond réellement à sa fiche technique, pas seulement qu’il produit un signal électrique. Nous détaillons ici les mesures à réaliser, les outils nécessaires et les pièges à éviter pour valider chaque module avant sa mise en toiture.

Électroluminescence et imagerie infrarouge : les tests que le multimètre ne remplace pas

Une mesure de tension en circuit ouvert (Voc) au multimètre confirme que le panneau solaire génère un potentiel électrique. Elle ne dit rien sur l’état interne des cellules. Un module peut présenter une Voc nominale tout en cachant des microfissures invisibles à l’œil nu.

L’imagerie par électroluminescence consiste à injecter un courant dans le module, dans l’obscurité totale, puis à photographier la luminescence émise par les cellules. Les zones fissurées ou déconnectées apparaissent sombres sur l’image. Cette technique est recommandée dans les procédures d’évaluation des panneaux destinés au réemploi, et de plus en plus utilisée par les installateurs professionnels pour contrôler les lots à la réception.

L’imagerie infrarouge (thermographie) complète l’électroluminescence en détectant les points chauds, signe d’une cellule défaillante ou d’une soudure dégradée. Ces deux examens permettent de repérer des défauts que ni le multimètre ni l’inspection visuelle ne révèlent.

Coût et accessibilité de ces tests

L’électroluminescence nécessite un équipement spécifique (caméra sensible au proche infrarouge, alimentation en courant continu calibrée). Nous recommandons de faire réaliser ce test par un laboratoire ou un prestataire spécialisé. Le coût unitaire reste modéré rapporté au prix d’une installation photovoltaïque complète, et il évite de poser un module défectueux sur votre toiture.

La thermographie est plus accessible : une caméra infrarouge portable suffit, et certains installateurs la pratiquent lors de la mise en service. En revanche, elle suppose que le panneau soit exposé au soleil et produise du courant pour que les différences thermiques soient lisibles.

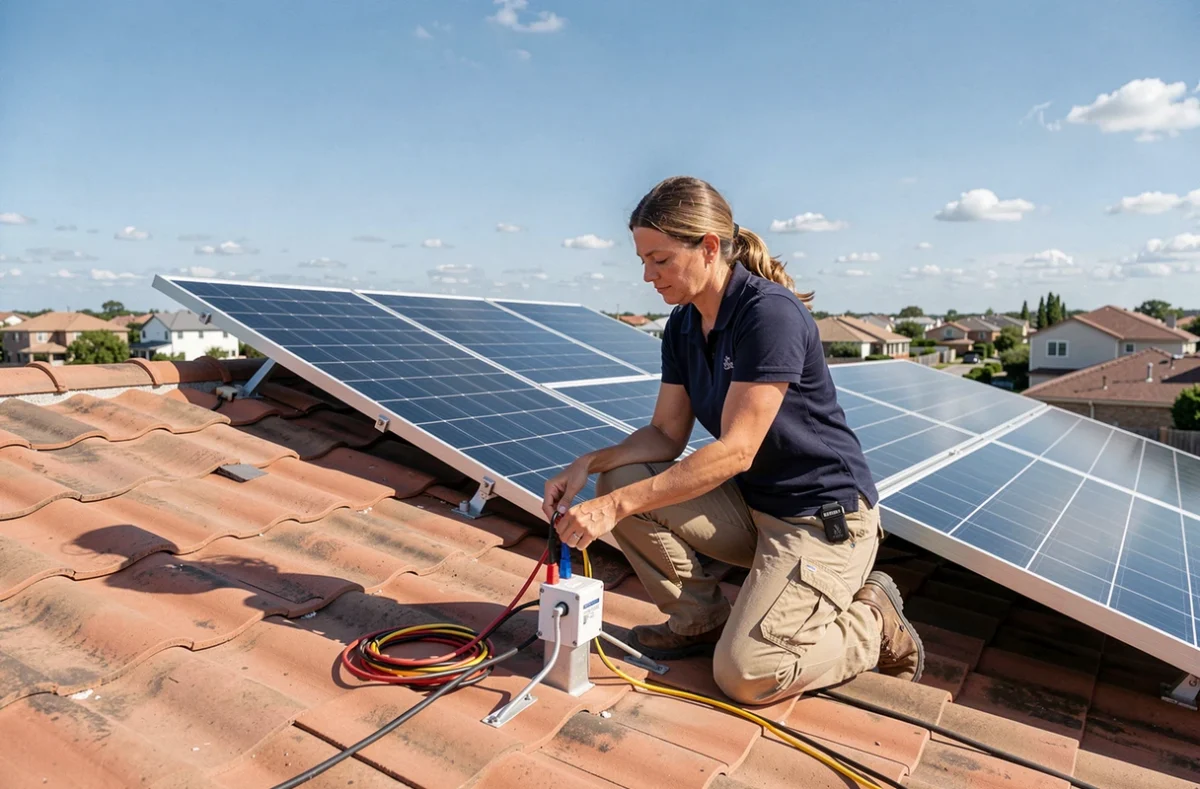

Technicienne testant des panneaux solaires installés sur un toit résidentiel en tuiles

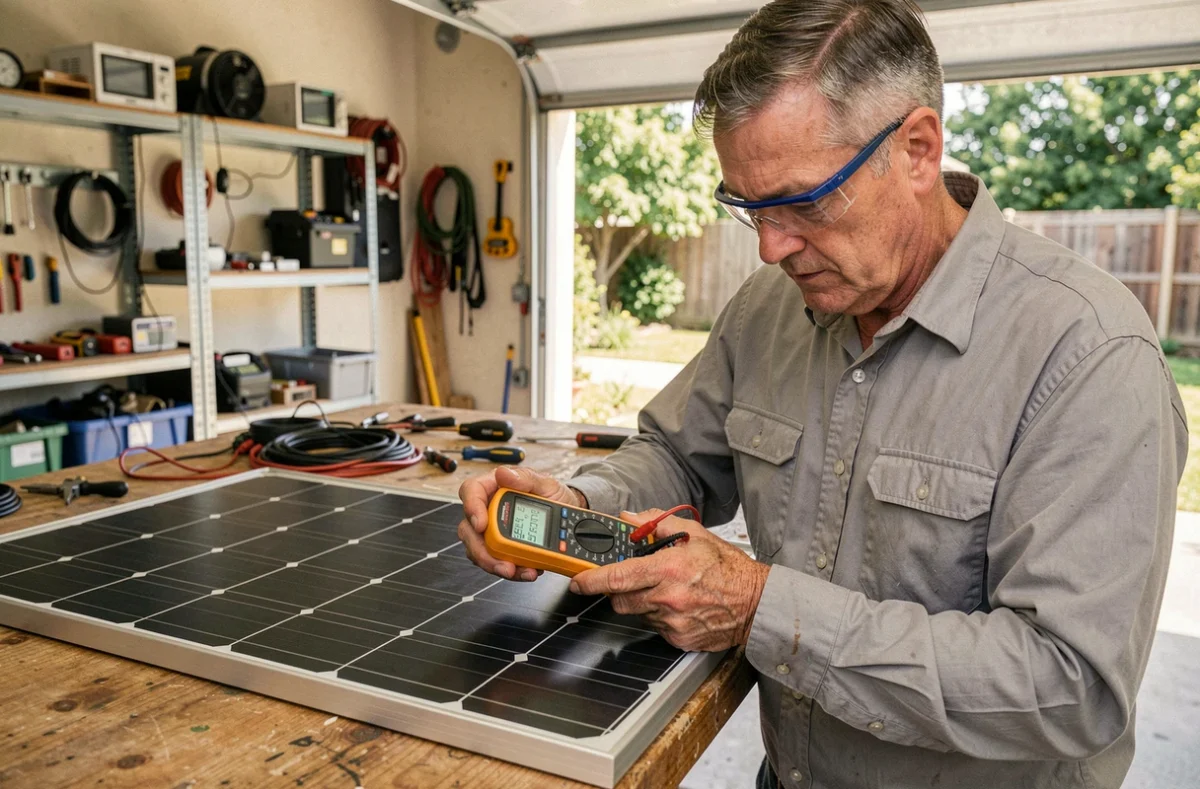

Tester un panneau solaire au multimètre : protocole et limites

Le multimètre reste l’outil de base pour un premier diagnostic rapide. Deux mesures sont à réaliser systématiquement sur chaque module avant installation.

Tension à vide (Voc) et courant de court-circuit (Isc)

Placez le multimètre en mode tension continue, connectez les pointes sur les connecteurs MC4 du panneau, et relevez la Voc. Comparez la valeur lue à celle indiquée sur l’étiquette du fabricant. Un écart significatif à conditions d’ensoleillement correctes signale un problème.

Pour le courant de court-circuit, passez le multimètre en mode ampèremètre (calibre adapté) et mesurez l’Isc. La Voc et l’Isc doivent être cohérentes avec la fiche technique du module en tenant compte de l’irradiance réelle au moment du test, qui n’est presque jamais exactement celle des conditions STC (1 000 W/m², 25 °C).

Ce que le multimètre ne détecte pas

Un panneau avec une Voc correcte peut avoir plusieurs cellules fissurées ou affectées par une dégradation par potentiel induit (PID). Le courant de court-circuit peut sembler acceptable alors qu’une partie des cellules ne contribue plus à la production. Le multimètre donne une photographie partielle, pas un diagnostic complet.

Résistance d’isolement et test de fuite : sécurité électrique avant mise en toiture

Un contrôle que beaucoup d’autoinstallateurs négligent : la mesure de la résistance d’isolement entre les parties conductrices et le cadre du module. Ce test vérifie que le panneau ne présente pas de courant de fuite susceptible de provoquer un défaut d’arc ou un risque d’électrocution.

La mesure se fait avec un mégohmmètre (testeur d’isolement), en appliquant une tension d’essai entre les bornes du module et le cadre métallique. La valeur obtenue doit dépasser le seuil défini par la norme applicable. Un résultat insuffisant peut indiquer un défaut de câble, de boîtier de connexion ou d’étanchéité du laminé.

Conditions humides : un facteur sous-estimé

Les essais de fuite réalisés uniquement par temps sec donnent une fausse assurance. Un défaut d’étanchéité du boîtier de connexion ou une micro-infiltration dans le laminé peut ne se manifester qu’en présence d’humidité. Un test d’isolement en conditions humides révèle des défauts invisibles par temps sec. Les professionnels qui suivent la norme IEC 62446-1 intègrent ce type de vérification dans leur rapport d’inspection de mise en service.

Ingénieur en laboratoire analysant la surface d'un panneau solaire avec des instruments de mesure

Normes IEC 61215, IEC 61730 et IEC 62446-1 : ce qu’elles couvrent réellement

Un panneau certifié IEC 61215 a passé des tests de qualification de conception : cycles thermiques, humidité-gel, charge mécanique, exposition UV. Cette certification valide le type de module, pas l’exemplaire individuel que vous recevez. Un module conforme en sortie d’usine peut arriver endommagé après le transport.

La norme IEC 61730 porte sur la sécurité électrique et mécanique du module (résistance d’isolement, tenue au feu, résistance aux chocs). Là encore, elle concerne la conception, pas l’état du produit livré.

La norme IEC 62446-1, moins connue, définit les exigences d’inspection et d’essais de mise en service d’une installation photovoltaïque. Elle couvre l’inspection visuelle, la vérification de polarité, la continuité de mise à la terre, la résistance d’isolement et les dispositifs de protection. Nous recommandons d’exiger un rapport conforme à cette norme auprès de votre installateur.

  • IEC 61215 : qualification de conception et durabilité du type de module (cycles thermiques, humidité-gel, charge mécanique)
  • IEC 61730 : sécurité électrique et mécanique du module (isolement, tenue au feu, résistance aux chocs)
  • IEC 62446-1 : inspection visuelle, essais de mise en service de l’installation, rapport documenté (polarité, continuité de terre, résistance d’isolement, dispositifs de protection)

Le piège fréquent consiste à considérer la certification du module comme une garantie suffisante. Elle ne l’est pas : le contrôle à réception et les essais de mise en service sont deux étapes distinctes.

Inspection visuelle du panneau solaire : les défauts à repérer avant la pose

Avant toute mesure électrique, une inspection visuelle méthodique permet d’éliminer les modules présentant des dommages mécaniques ou cosmétiques pouvant affecter la production ou la durabilité.

  • Vérifier l’absence de fissures, éclats ou délamination sur la face avant (verre) et la face arrière (backsheet)
  • Contrôler l’état des connecteurs MC4 : absence de corrosion, de déformation ou de jeu excessif
  • Examiner le boîtier de jonction : fixation correcte, absence de trace de brûlure ou d’infiltration d’eau
  • Vérifier la conformité de l’étiquette signalétique avec la commande (puissance, dimensions, numéro de série)

Un module dont le backsheet présente des micro-bulles ou un jaunissement prématuré doit être écarté. Ces signes indiquent un défaut de laminé ou un stockage inadapté qui compromet la longévité du panneau.

Le cas des panneaux stockés longtemps ou reconditionnés

Les modules ayant séjourné plusieurs mois en entrepôt, ou issus d’un circuit de réemploi, méritent un contrôle renforcé. L’électroluminescence est alors particulièrement pertinente pour détecter une dégradation interne qui ne se voit pas de l’extérieur. Un panneau d’occasion visuellement intact peut avoir perdu une part notable de sa puissance nominale.

Couple testant un petit panneau solaire portable dans leur jardin avec un contrôleur de charge

Tracé de courbe I-V : le test de référence pour valider la puissance réelle

Le traceur de courbe I-V (ou I-V tracer) mesure le comportement électrique complet du module en balayant tous les points de fonctionnement, de la tension à vide au courant de court-circuit. La courbe obtenue est comparée à la courbe théorique du fabricant, après correction de l’irradiance et de la température mesurées.

Ce test permet de calculer la puissance réelle au point de fonctionnement maximal (Pmax) et le facteur de forme (fill factor). Un facteur de forme dégradé signale un problème de résistance série (connectique, soudures) ou de courant de fuite (shunt resistance).

Le traceur I-V est l’outil le plus fiable pour valider qu’un panneau photovoltaïque délivre la puissance annoncée. Son coût d’acquisition le réserve aux professionnels et aux laboratoires, mais certains installateurs proposent ce service à la réception des modules.

Quand exiger un tracé I-V

Pour une installation résidentielle standard, le tracé I-V n’est pas toujours réalisé sur chaque module. En revanche, nous le recommandons dans trois cas : réception d’un lot de panneaux après un transport longue distance, achat de modules reconditionnés, ou écart constaté entre la production réelle et la production simulée après mise en service. Le tracé I-V est le seul test qui quantifie précisément la perte de puissance d’un module.
