Une prise mâle 2P+T (deux pôles plus terre) est un connecteur démontable que l’on fixe à l’extrémité d’un câble souple pour alimenter un appareil électrique. Le schema branchement prise mâle repose sur trois raccordements : la phase sur la borne L, le neutre sur la borne N et la terre sur la broche centrale. Un câblage incorrect sur ce type de fiche expose à un court-circuit ou à un défaut d’isolement non détecté par le différentiel.
Polarité normalisée d’une prise mâle 2P+T en France
La version 2024 de la norme NF C 15-100 rappelle le repérage des bornes d’une prise de courant vue de face, alvéoles en bas : phase à droite, neutre à gauche, terre au centre. Ce repérage s’applique aussi aux fiches mâles démontables marquées L, N et symbole de terre.
A voir aussi : Quel combustible pour ma cheminée ?
Le respect de cette polarité garantit la compatibilité avec les testeurs de prises récents. Ces appareils vérifient automatiquement que la phase et le neutre sont bien positionnés. Si la fiche mâle est câblée à l’envers, le testeur signale une inversion, même si l’appareil fonctionne en apparence.

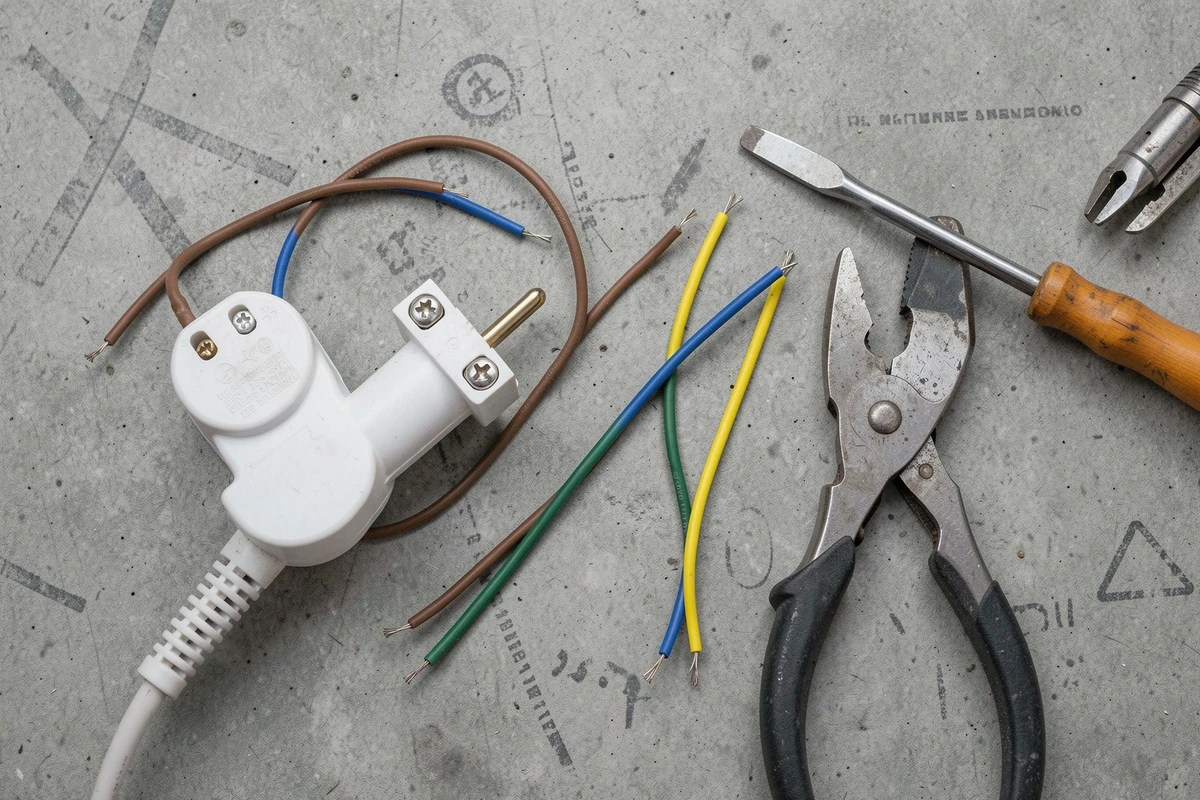

Concrètement, sur une fiche mâle ouverte, les bornes sont souvent gravées dans le plastique du corps. Repérez la lettre L (line, phase), la lettre N (neutre) et le symbole de mise à la terre avant de dénuder les conducteurs.
A lire aussi : Quel lave-vaisselle acheter ?
Code couleur des fils électriques pour le branchement
Le schema branchement prise mâle repose sur un code couleur strict des conducteurs, fixé par la norme NF C 15-100.
- Le fil bleu correspond au neutre et se raccorde sur la borne N de la fiche mâle.
- Le fil marron, rouge ou noir correspond à la phase et se raccorde sur la borne L.
- Le fil vert/jaune correspond à la terre et se raccorde sur la broche centrale de la fiche.
Un câble souple de type H05VV-F comporte ces trois conducteurs. Si le câble n’a que deux fils (sans vert/jaune), la fiche mâle ne doit pas recevoir de broche de terre, ce qui limite son usage aux appareils de classe II (double isolation).
Longueur de dénudage et serrage
Dénudez chaque conducteur sur la longueur indiquée à l’intérieur de la fiche, généralement gravée ou visible par la profondeur de la borne. Un cuivre trop long dépasse de la borne et peut créer un contact accidentel entre conducteurs. Un cuivre trop court ne tient pas sous la vis et se désolidarise à la moindre traction.
Le serrage des vis de borne doit être ferme sans écraser les brins du conducteur souple. Un serrage insuffisant provoque un échauffement de la borne, qui peut faire fondre le corps de la fiche après quelques mois d’utilisation sous charge.
Protection différentielle 30 mA et fiabilité du branchement
Un branchement de prise mâle, aussi soigné soit-il, ne garantit pas la sécurité à lui seul. La fiche mâle se branche sur une prise murale, et cette prise doit être protégée en amont par un interrupteur différentiel 30 mA de type AC minimum.
Ce dispositif coupe le circuit en cas de fuite de courant vers la terre. Si le fil de terre est mal serré dans la fiche mâle, ou si l’isolant d’un conducteur est entaillé, le différentiel 30 mA détecte la fuite et déclenche avant que le courant ne traverse le corps d’une personne.
En rénovation, tout circuit de prises doit passer en aval d’un différentiel 30 mA. Vérifiez cette protection au tableau électrique avant de mettre en service un appareil raccordé via une fiche mâle neuve.
Erreurs de câblage qui compromettent la fiabilité
Trois défauts reviennent fréquemment lors du câblage d’une fiche mâle démontable.
Inversion phase-neutre
L’appareil fonctionne, mais certains équipements à électronique sensible (chaudière, pompe de circulation) peuvent dysfonctionner ou voir leur carte électronique endommagée. Un simple testeur de prise, branché sur la prise murale, permet de vérifier la polarité après montage.
Terre non raccordée
Sur les appareils de classe I (corps métallique), l’absence de terre supprime la protection contre les défauts d’isolement. Le différentiel 30 mA ne remplace pas la continuité de terre : il la complète. Sans terre, le déclenchement peut être retardé ou ne pas se produire dans certaines configurations de défaut.
Brins de cuivre en contact
Lors du dénudage d’un câble souple, un brin échappé peut toucher la borne voisine. Ce contact crée un court-circuit franc (phase-neutre) ou un défaut résistif (phase-terre) intermittent, difficile à diagnostiquer. Torsadez les brins de chaque conducteur avant insertion dans la borne, et vérifiez visuellement qu’aucun fil ne dépasse.
Vérification après montage de la prise mâle
Une fois la fiche refermée, deux contrôles simples suffisent à valider le branchement.
- Tirez modérément sur chaque conducteur à l’entrée du serre-câble de la fiche : aucun fil ne doit coulisser. Le serre-câble doit bloquer la gaine extérieure du câble, pas les conducteurs internes.
- Branchez la fiche sur une prise murale protégée et utilisez un testeur de prise pour confirmer la présence de la terre et l’absence d’inversion phase-neutre.
- Mettez l’appareil en charge normale pendant quelques minutes, puis débranchez et touchez le corps de la fiche : aucun échauffement anormal ne doit être perceptible.
Si la fiche chauffe, le problème vient presque toujours d’un serrage insuffisant ou d’un conducteur dont la section est trop faible pour la puissance de l’appareil.
Le câblage d’une prise mâle reste une opération accessible, à condition de respecter la polarité L/N/terre, le code couleur normalisé et un serrage correct des bornes. La fiabilité à long terme dépend autant du geste de montage que de la protection différentielle 30 mA présente au tableau. Un testeur de prise à quelques euros suffit à lever tout doute après le remontage.
