Un bouton poussoir mal câblé ne grille pas toujours un fusible. Le dysfonctionnement peut rester silencieux pendant des semaines : lumière qui s’allume de façon aléatoire, télérupteur qui colle, circuit qui ne répond plus depuis un seul point de commande. Le câblage d’un bouton poussoir sur télérupteur obéit à une logique précise, et les erreurs les plus fréquentes ne portent pas sur un fil mal serré, mais sur une incompréhension du fonctionnement même du circuit.
Bouton poussoir ou interrupteur : une confusion qui change tout le circuit
La première erreur ne se produit pas au moment du branchement. Elle se produit au moment de l’achat. Installer un interrupteur classique à la place d’un bouton poussoir modifie la logique entière de commande du télérupteur.
A lire en complément : Kit tringle à rideau pour grandes largeurs : éviter la tringle qui fléchit
Un interrupteur maintient sa position : il reste sur ON ou OFF. Un bouton poussoir revient au repos après chaque impulsion. Le télérupteur attend précisément cette impulsion brève pour basculer d’un état à l’autre. Si un interrupteur maintenu remplace un poussoir, le télérupteur reçoit un signal continu au lieu d’une impulsion, ce qui provoque un fonctionnement erratique ou un blocage mécanique de la bobine.
Cette confusion ne relève pas du branchement mais de la compatibilité fonctionnelle entre le mécanisme et la commande. Même avec un câblage parfait, un interrupteur classique connecté sur un circuit télérupteur ne fonctionnera pas correctement.
Lire également : Quel prix pour sa pompe à chaleur ?
| Critère | Bouton poussoir | Interrupteur classique |
|---|---|---|
| Position au repos | Revient en position ouverte | Reste dans la position choisie |
| Type de signal envoyé | Impulsion brève | Contact maintenu |
| Compatible télérupteur | Oui | Non |
| Compatible va-et-vient | Non | Oui |
| Bornes utilisées | COM / NO (normalement ouvert) | L / 1 / 2 |
Vérifier le marquage sur le mécanisme avant toute installation évite de devoir recâbler l’ensemble du circuit après coup.
Câblage bouton poussoir sur télérupteur : les fils qui posent problème
Sur un circuit télérupteur commandé par un ou plusieurs boutons poussoirs, le principe est le suivant : la phase arrive au télérupteur, repart vers la borne de commande (souvent marquée A1), et le fil de retour relie chaque bouton poussoir à la borne A2 du télérupteur. Les poussoirs sont connectés en parallèle entre eux.
L’erreur la plus courante consiste à câbler les boutons poussoirs en série. Dans cette configuration, les deux poussoirs doivent être actionnés simultanément pour que le circuit se ferme. Aucun point de commande ne fonctionne de façon indépendante.
Retour de bouton poussoir mal raccordé dans la boîte de dérivation

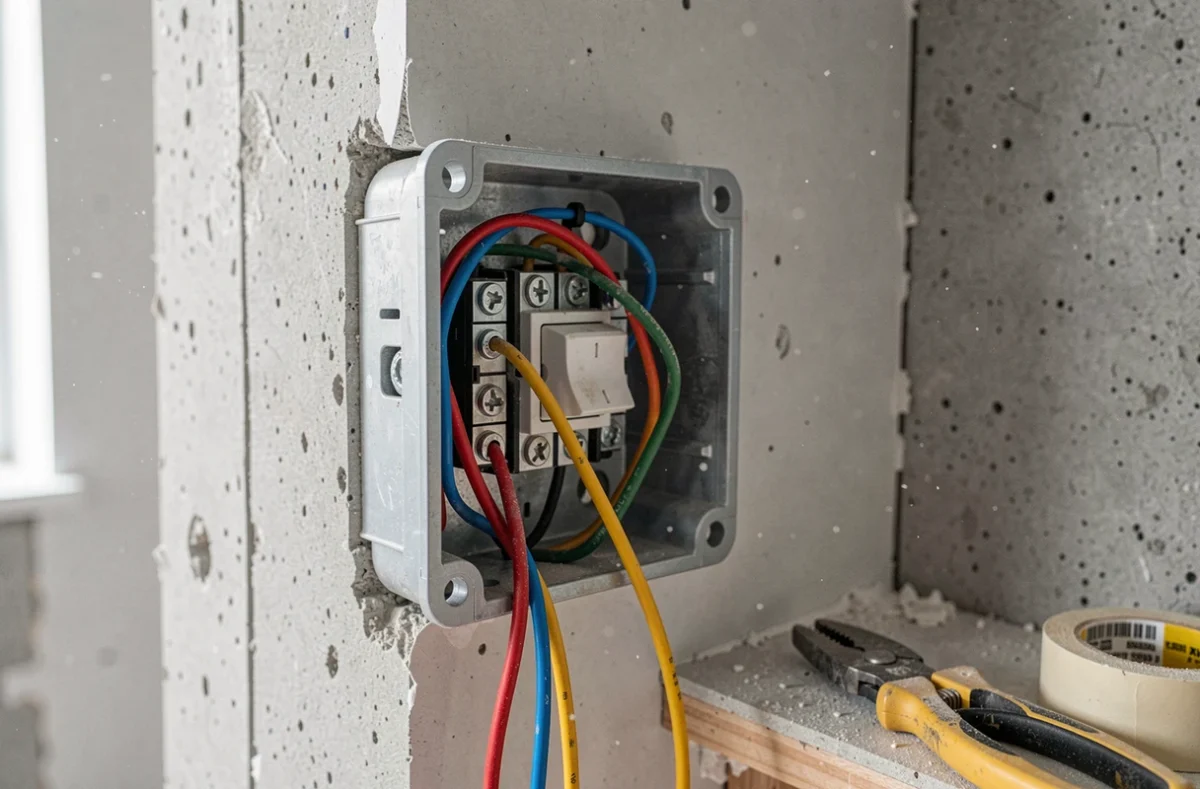

Dans les rénovations, les fils arrivent souvent dans une boîte de dérivation centrale. Le fil de phase (rouge ou marron) et le fil de retour (souvent marron ou orange) de chaque poussoir doivent être identifiés avec certitude. Connecter un fil de retour sur le neutre au lieu de la borne A2 du télérupteur crée un court-circuit à chaque pression sur le bouton.
Les retours d’expérience de dépannage montrent qu’isoler chaque bouton poussoir et tester la continuité hors tension reste la méthode la plus fiable pour localiser un retour mal câblé. Un seul poussoir défectueux ou un retour inversé suffit à rendre l’ensemble du circuit inopérant.
- Vérifier que chaque poussoir est bien connecté en parallèle (phase commune, retours séparés vers A2)
- Ne pas confondre le fil navette d’un va-et-vient avec le fil de retour d’un poussoir lors d’une rénovation
- Repérer systématiquement les fils avant de reconnecter dans une boîte de dérivation, surtout en l’absence de schéma d’origine

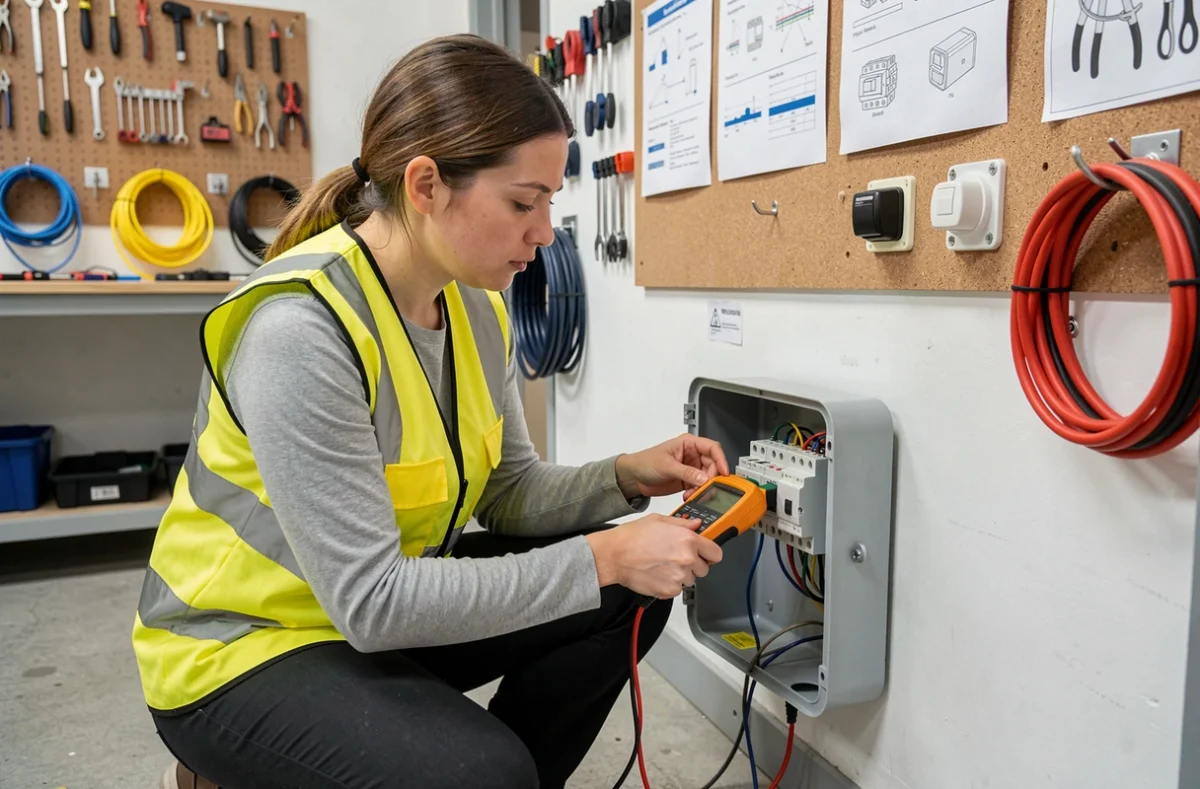

- Tester la continuité de chaque bouton poussoir individuellement, hors tension, avec un multimètre
Sécurité électrique avant câblage : la séquence que les bricoleurs raccourcissent
Couper le disjoncteur ne suffit pas. Les guides professionnels récents distinguent plusieurs étapes distinctes avant toute manipulation sur un circuit bouton poussoir.
La séquence complète est : coupure au tableau, consignation (verrouillage du disjoncteur pour empêcher une remise sous tension accidentelle), repérage des conducteurs, puis vérification d’absence de tension avec un VAT (vérificateur d’absence de tension). Cette dernière étape est présentée comme une opération à part entière, pas comme un simple contrôle optionnel.
En pratique, beaucoup de bricoleurs passent directement de la coupure au disjoncteur à la manipulation des fils. Le risque principal ne vient pas toujours du circuit sur lequel on travaille, mais d’un autre circuit passant dans la même boîte de dérivation et resté sous tension.
Bornes NO et NC du bouton poussoir : câbler sur la mauvaise borne
Un bouton poussoir possède généralement une borne COM (commun) et une borne NO (normalement ouvert). Certains modèles disposent aussi d’une borne NC (normalement fermé). Pour un circuit d’éclairage standard avec télérupteur, le câblage se fait entre COM et NO.
Connecter le fil sur la borne NC inverse la logique : le circuit est fermé au repos et s’ouvre à chaque pression. La lumière reste allumée en permanence et s’éteint uniquement pendant la durée de l’appui sur le bouton. Ce comportement déroute parce que le câblage semble correct visuellement, seul le choix de borne est en cause.
Sur les boutons poussoirs industriels ou certains modèles haut de gamme, les bornes sont clairement identifiées. Sur les modèles d’entrée de gamme destinés à l’habitat, le marquage peut être discret ou absent. En cas de doute, un test de continuité au multimètre entre les bornes, bouton relâché puis bouton enfoncé, permet d’identifier la borne NO sans ambiguïté.
Installation électrique bouton poussoir : récapitulatif des points de contrôle
Chaque erreur décrite ici partage un point commun : elle ne provoque pas forcément de panne immédiate. Un interrupteur à la place d’un poussoir peut sembler fonctionner la première fois. Un câblage en série peut donner l’impression que le circuit répond, tant qu’un seul bouton est utilisé. Le dysfonctionnement apparaît à l’usage, pas à la mise en service.
Avant de refermer les boîtes de dérivation, tester chaque bouton poussoir indépendamment, vérifier le retour de chaque fil vers la bonne borne du télérupteur, et confirmer le type de mécanisme installé reste le moyen le plus sûr d’éviter un dépannage ultérieur. Le matériel électrique adapté et un repérage rigoureux des connexions transforment un câblage risqué en installation fiable.
